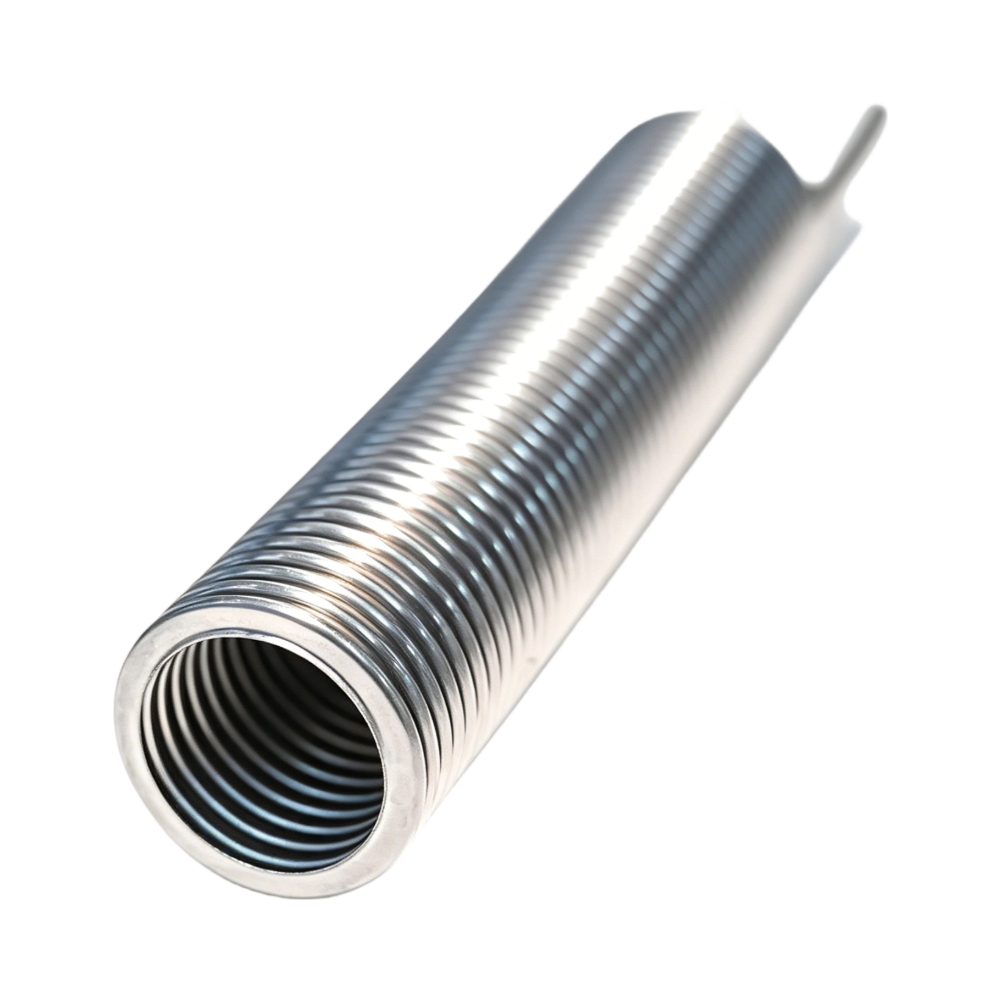

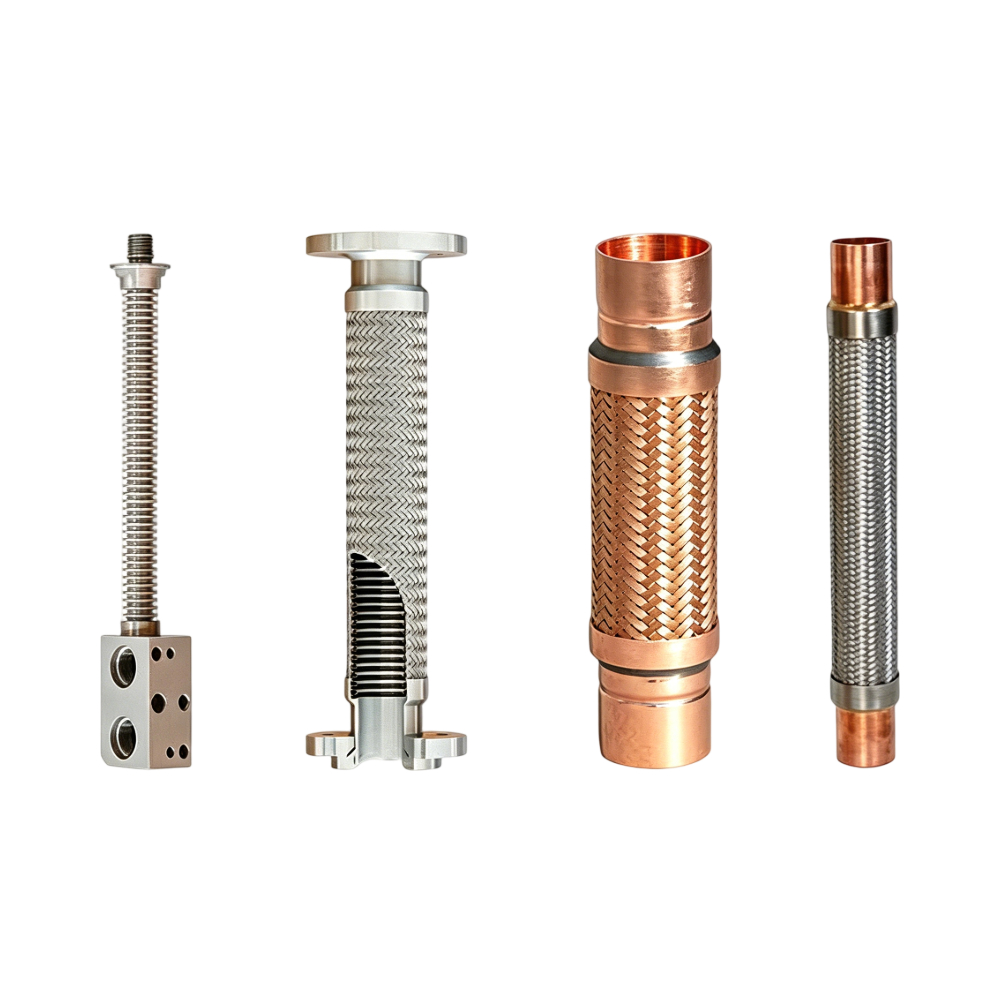

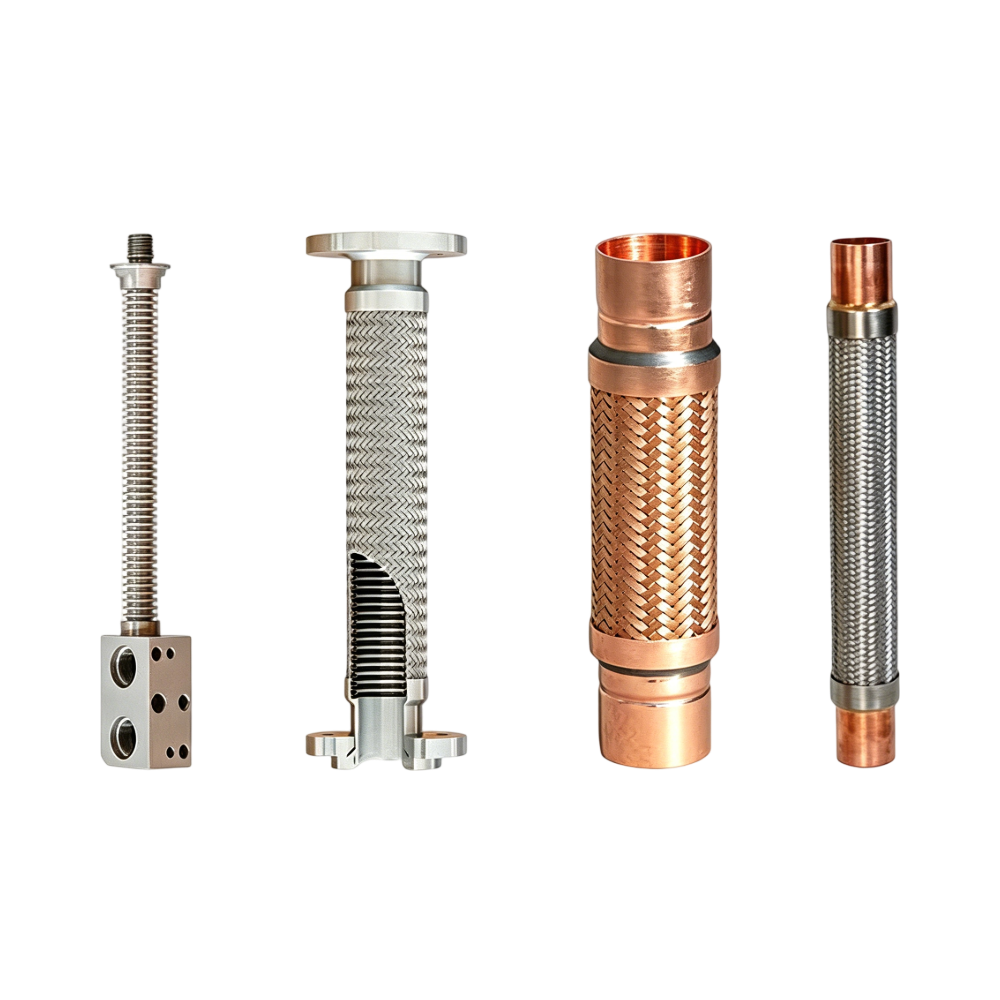

Металлический сильфон — не просто гибкий элемент трубопровода. Это точное инженерное решение, спроектированное для одного критического назначения: компенсировать температурные деформации без потери герметичности, прочности и ресурса системы. Мы не раз наблюдали, как отсутствие корректного компенсатора приводило к трещинам в сварных швах, срыву фланцевых соединений и аварийным остановам котельных при первом же повышении температуры теплоносителя на 20 °C. В реальных проектах — от ТЭЦ в Якутии до систем вентиляции в новостройках Казани — именно металлический сильфон становится «суставом», который держит всю систему в рабочем состоянии.
Почему обычные компенсаторы не справляются с термодеформациями
Труба из стали или нержавеющей стали при нагреве на 100 °C удлиняется примерно на 1,2 мм на каждый погонный метр. На участке длиной 30 м это уже 36 мм линейного перемещения. Угловые, П-образные или линзовые компенсаторы требуют больших габаритов, создают высокие реактивные усилия на опоры и плохо переносят вибрацию. Неметаллические аналоги (например, ПТФЭ-компенсаторы) теряют герметичность выше +150 °C и не выдерживают давление свыше 1,6 МПа. Металлический сильфон решает обе задачи одновременно: он компенсирует осевое, угловое и боковое смещение в одном узле, работает при давлении до 4,0 МПа и сохраняет целостность при температурах от −196 °C до +650 °C — в зависимости от материала исполнения (08Х18Н10Т, 12Х18Н10Т, Inconel 625).
Как выбрать правильный металлический сильфон — три проверенных критерия
В практике ООО «Золовод» мы видим, что ошибки начинаются ещё на стадии подбора. Вот три параметра, которые нельзя игнорировать:

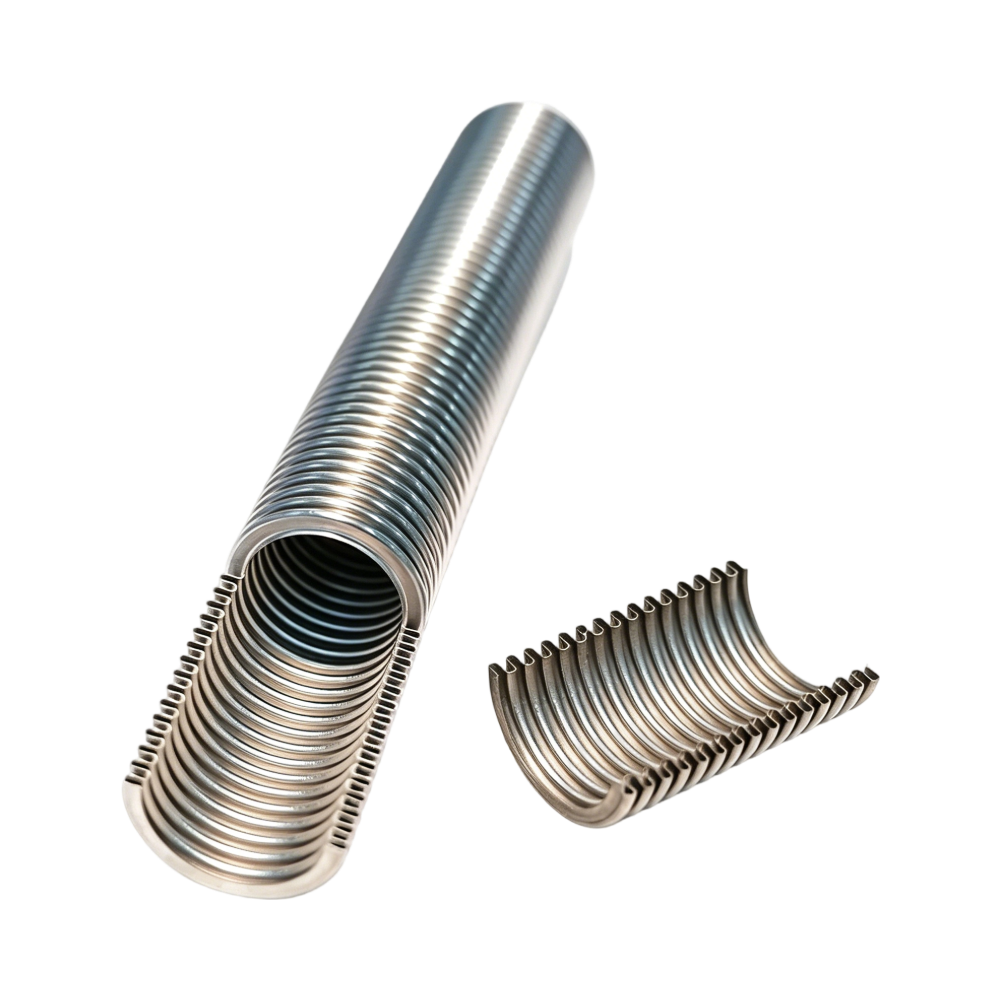

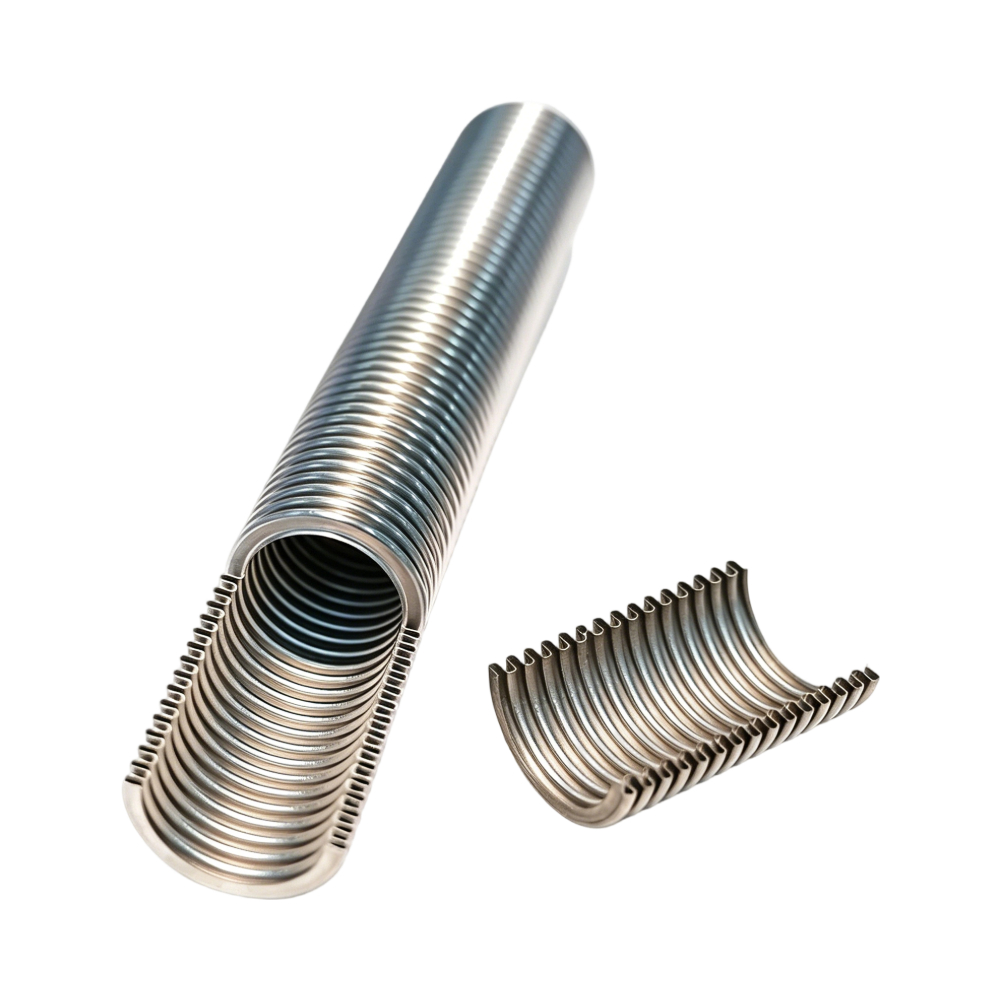

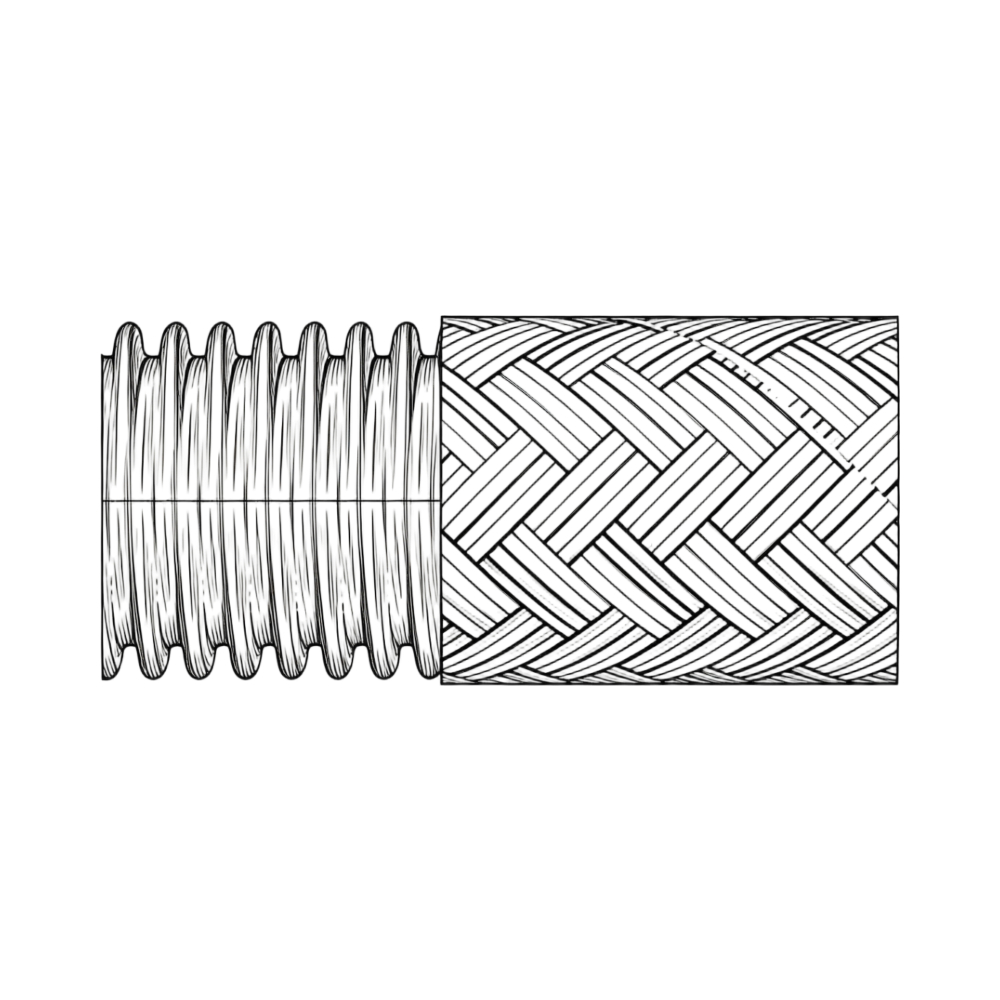

Рабочее давление и температура — не максимальные значения в каталоге, а реальные параметры вашей сети. Для систем ГВС в многоквартирных домах достаточно однослойного сильфона из 08Х18Н10Т. Для паровых линий ТЭЦ — только многослойный, с защитной оболочкой и внутренним направляющим конусом.

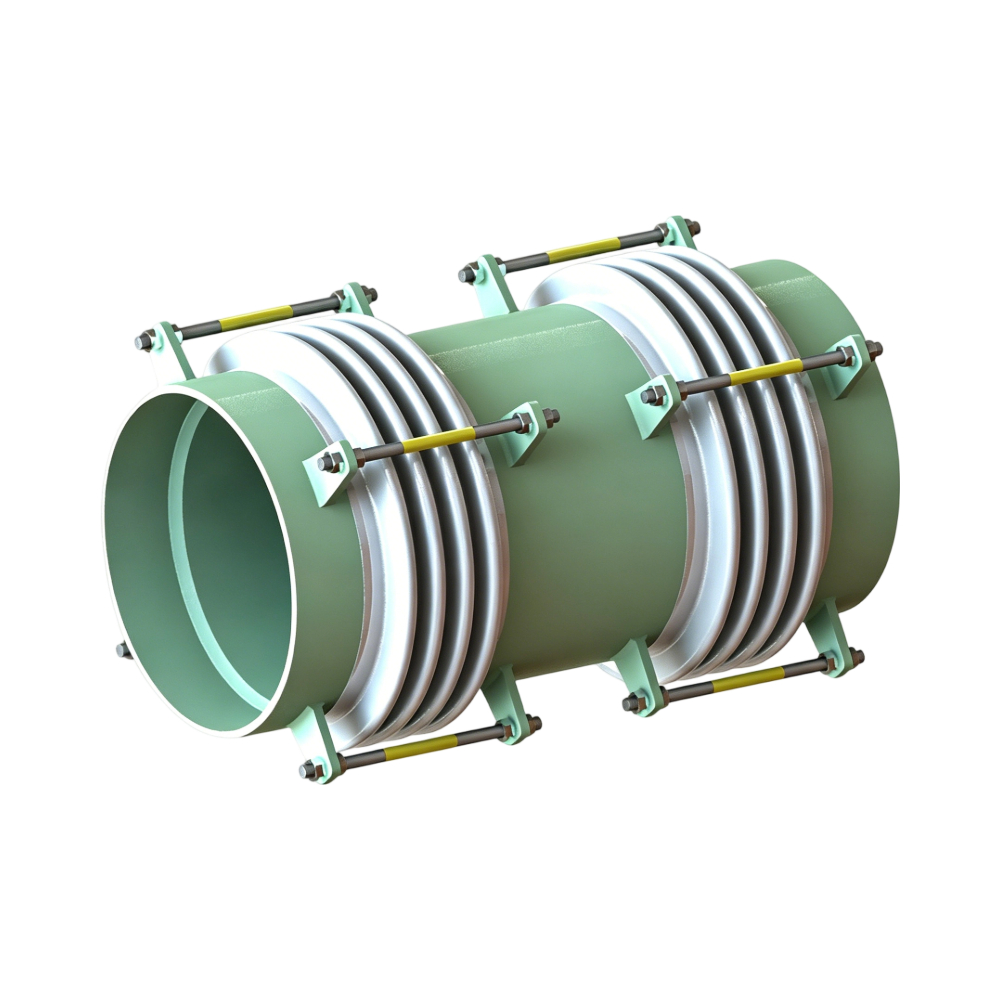

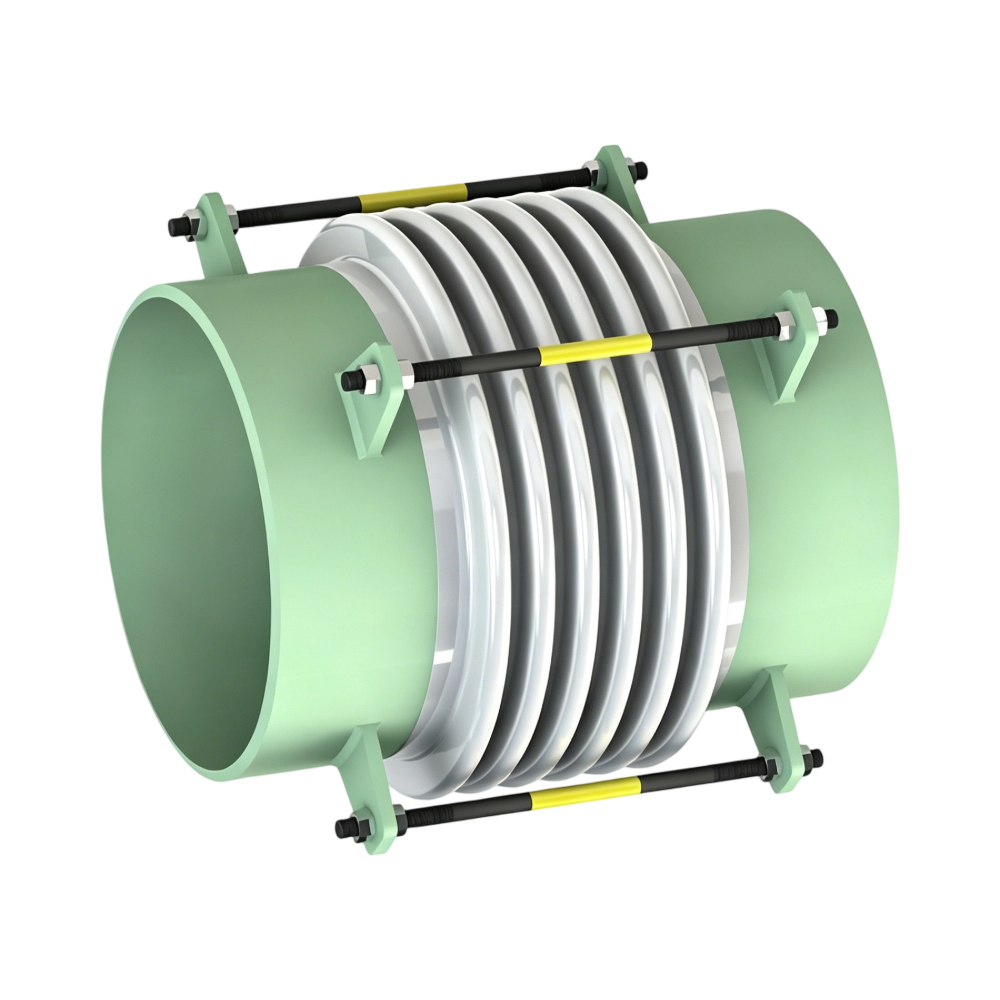

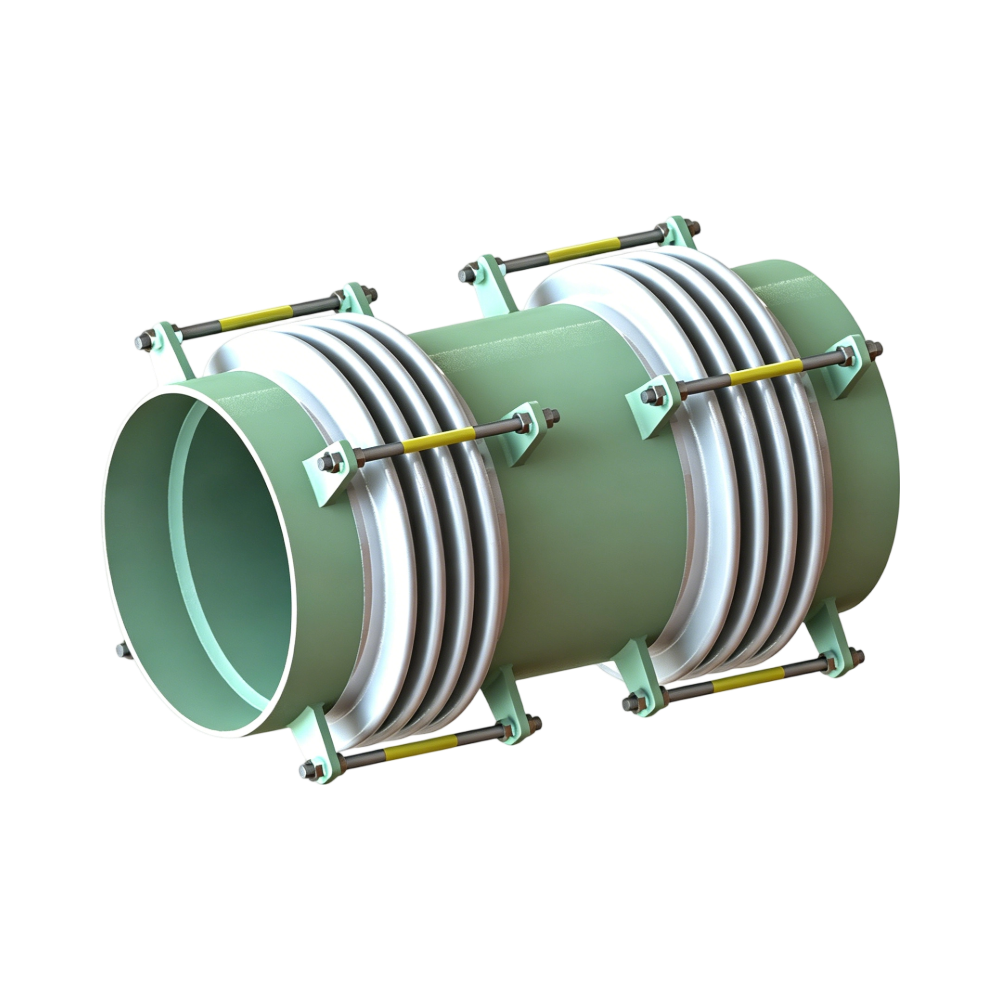

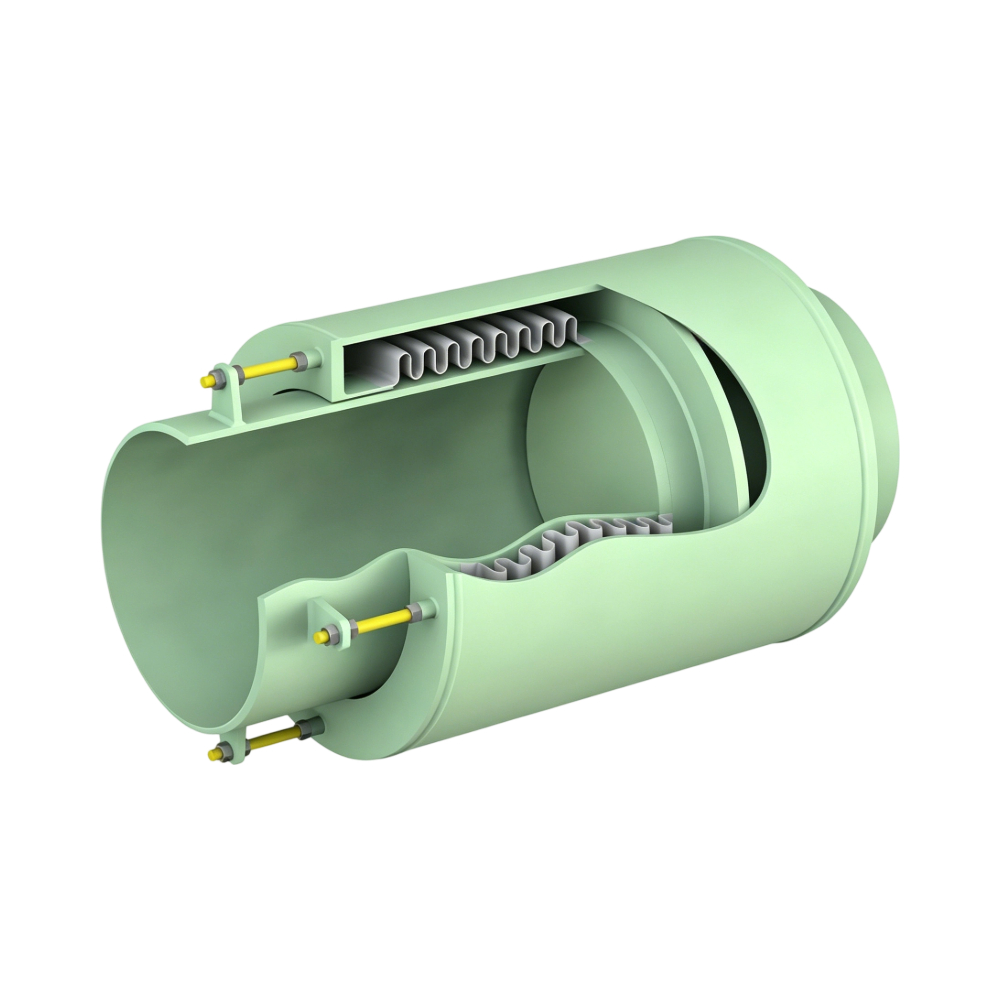

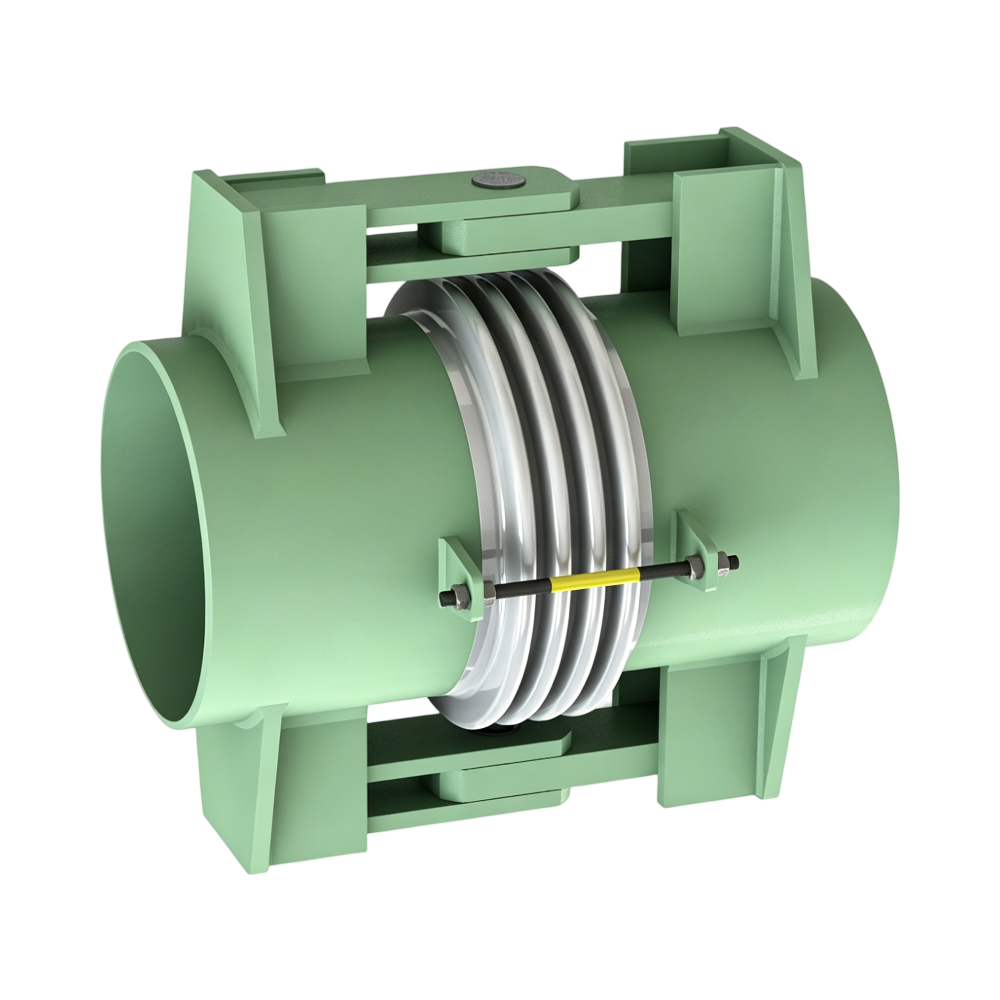

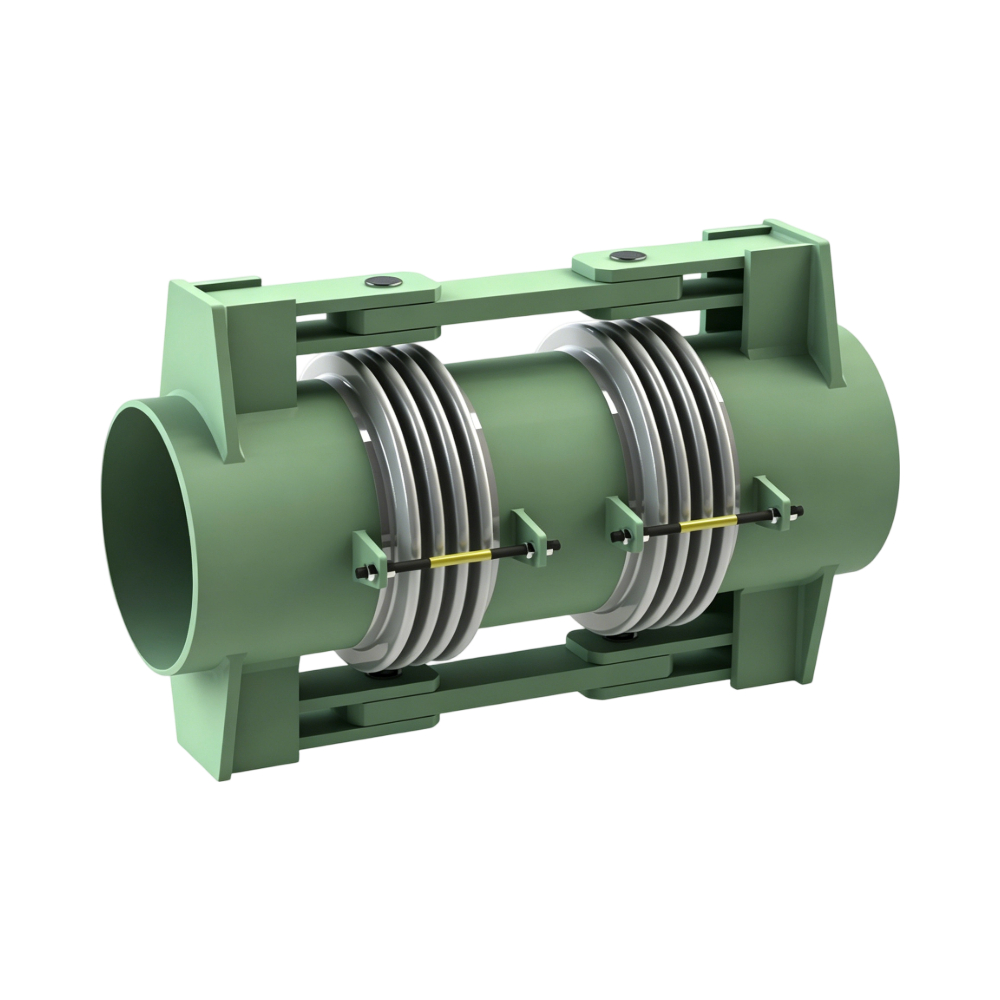

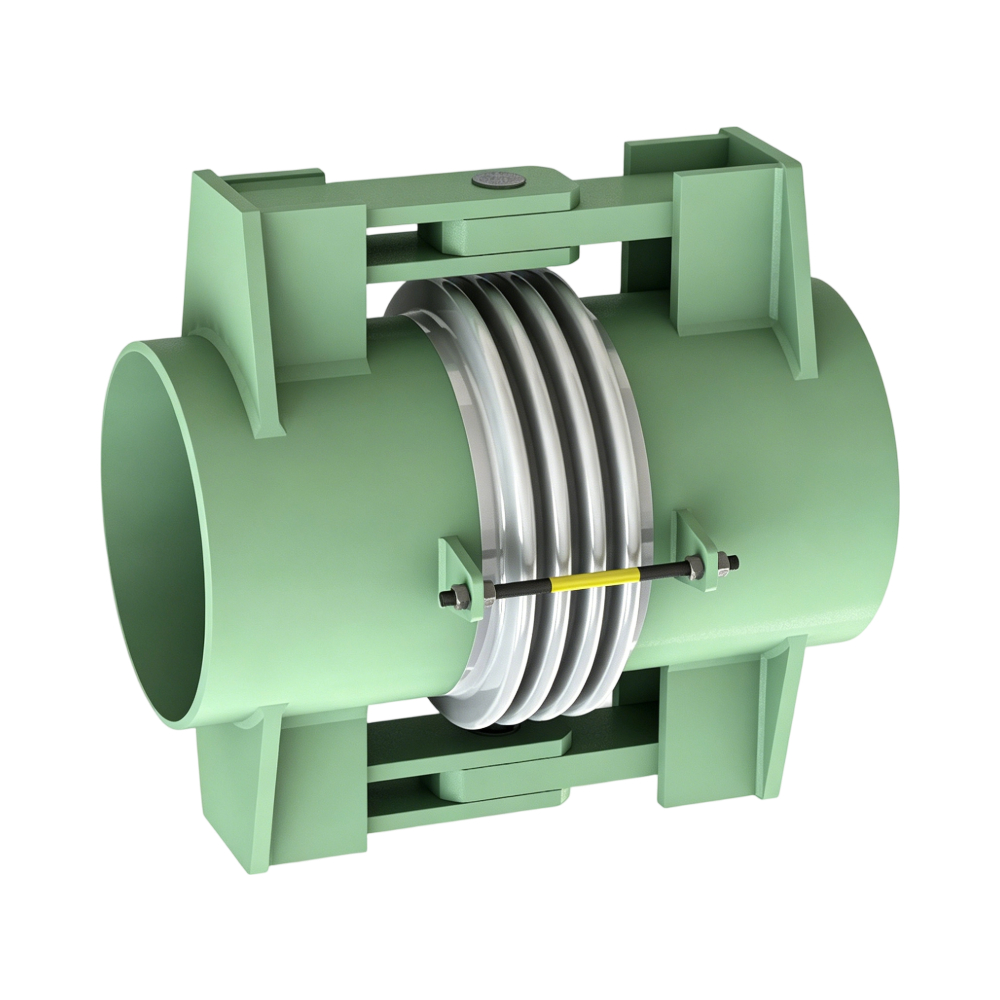

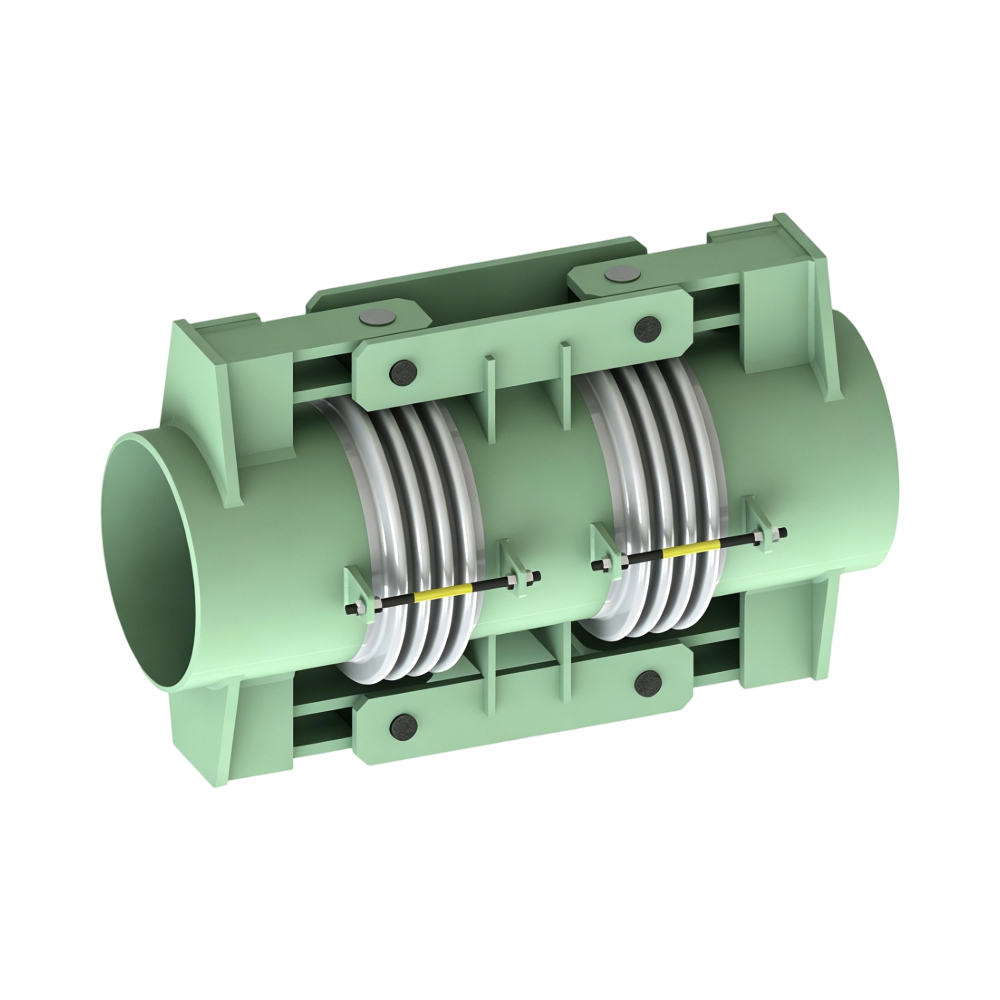

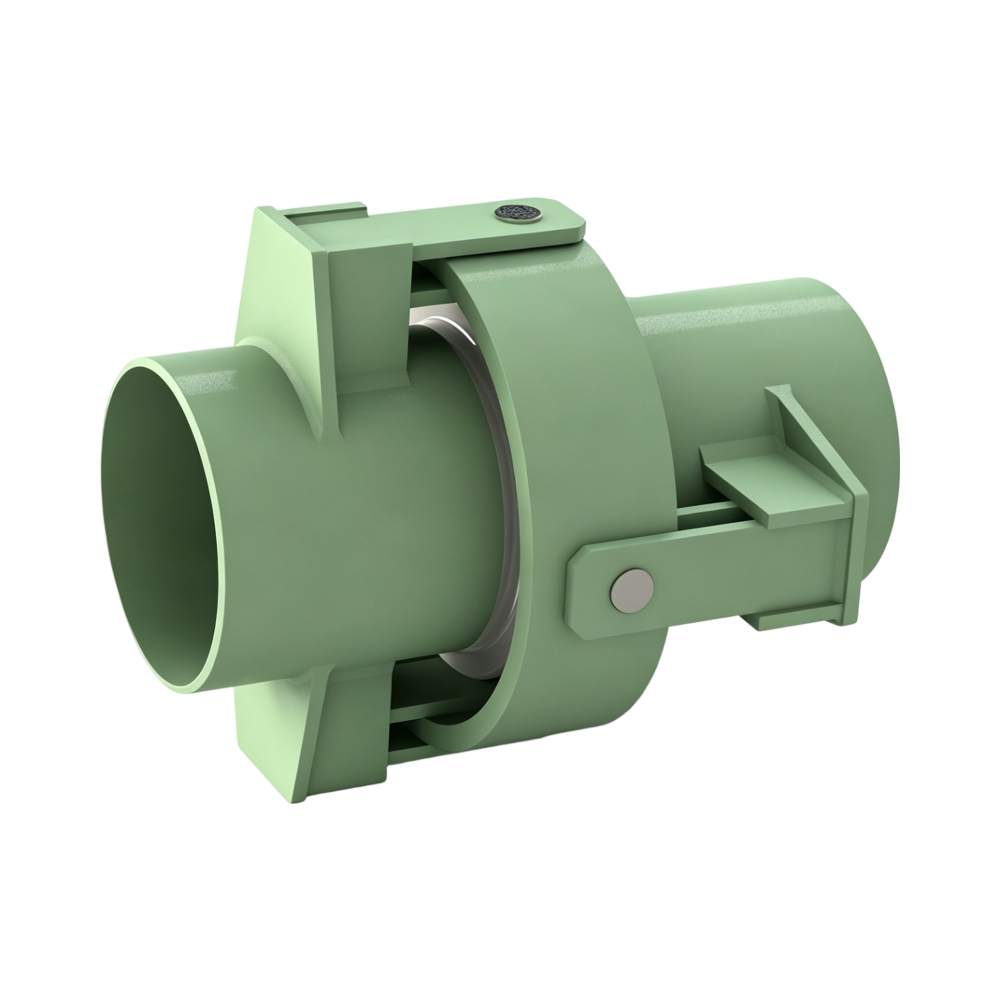

Тип компенсации — осевой сильфон (например, модель TD280) подходит для прямых участков с линейным расширением. Угловой или универсальный — когда трубопровод меняет направление и требует компенсации нескольких векторов одновременно.
Сертификация и маркировка — в России обязательны декларации соответствия ТР ТС 010/032 и разрешение Ростехнадзора на применение в ОПО. Мы проверяем каждую партию: сертификаты происхождения, протоколы гидравлических испытаний при 1,5×Рраб, данные о циклической долговечности (не менее 2000 циклов при полном ходе).
Что происходит, если сильфон установлен неправильно
Мы фиксировали случаи, когда даже сертифицированный металлический сильфон выходил из строя через 4–6 месяцев. Причина всегда одна: нарушение монтажных условий. Самые частые ошибки — отсутствие направляющих труб при осевой компенсации, жёсткая фиксация фланцев без учёта допустимого углового отклонения, установка без предварительной затяжки компенсатора при холодной сборке. В результате сильфон работает не на растяжение-сжатие, а на скручивание или изгиб — нагрузка распределяется неравномерно, и гофра разрушается локально. Важно: монтаж должен выполняться строго по техническому паспорту, а не по «на глаз». Мы предоставляем клиентам адаптированные инструкции на русском языке с пошаговыми схемами и контрольными точками.

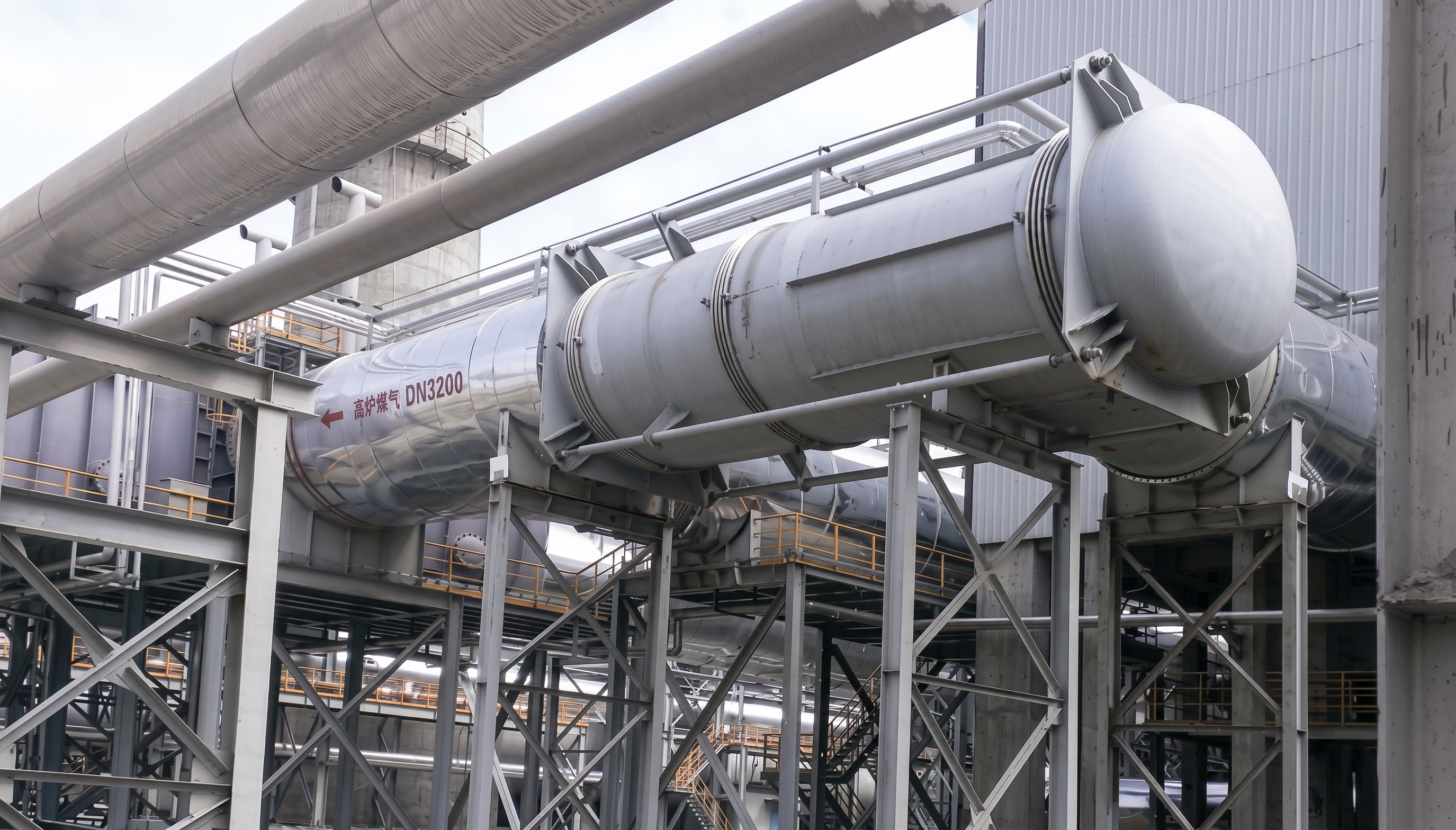

Металлический сильфон — часть комплексного решения, а не отдельная деталь

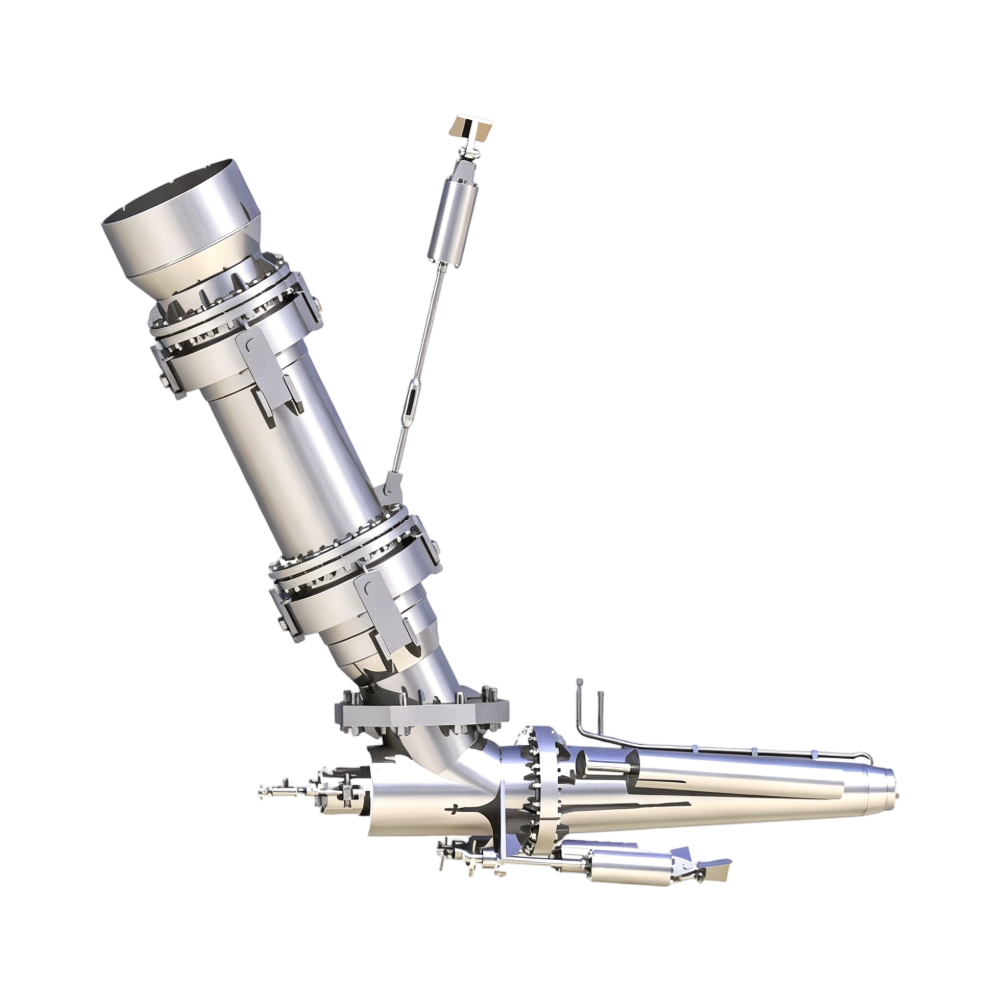

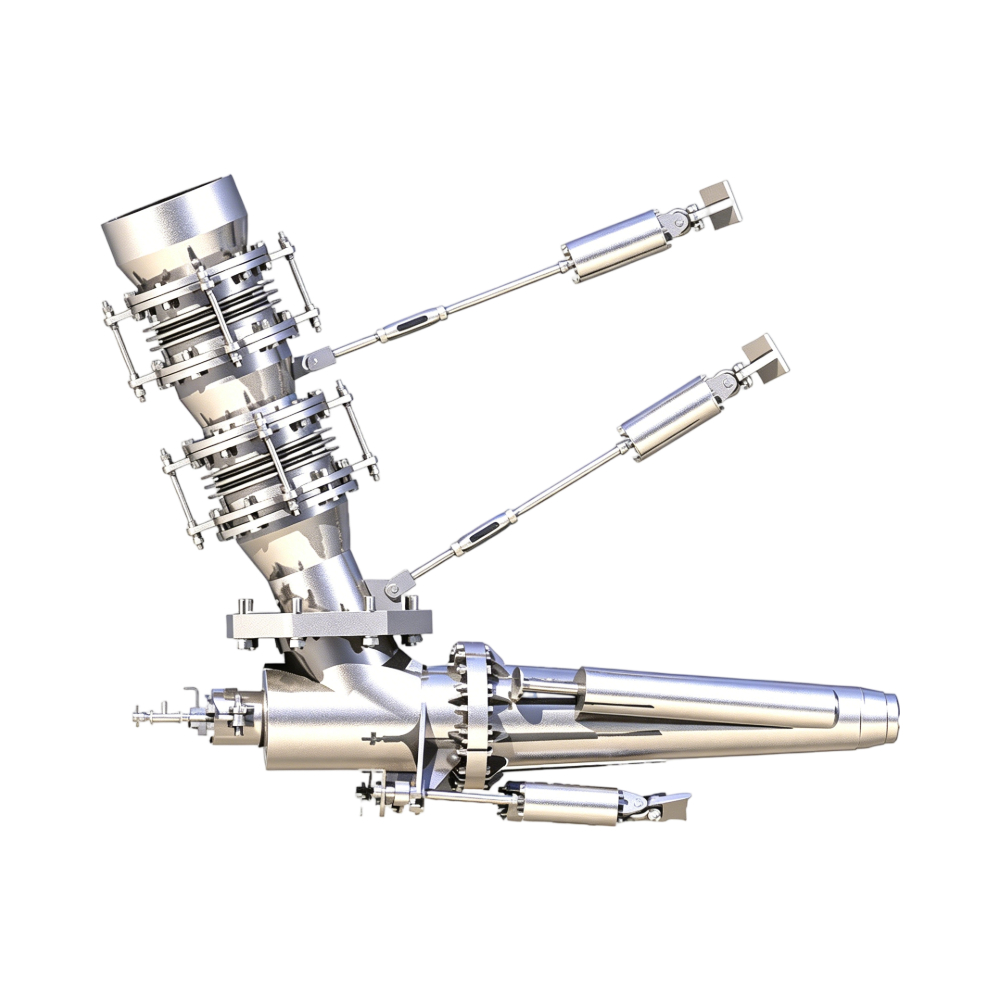

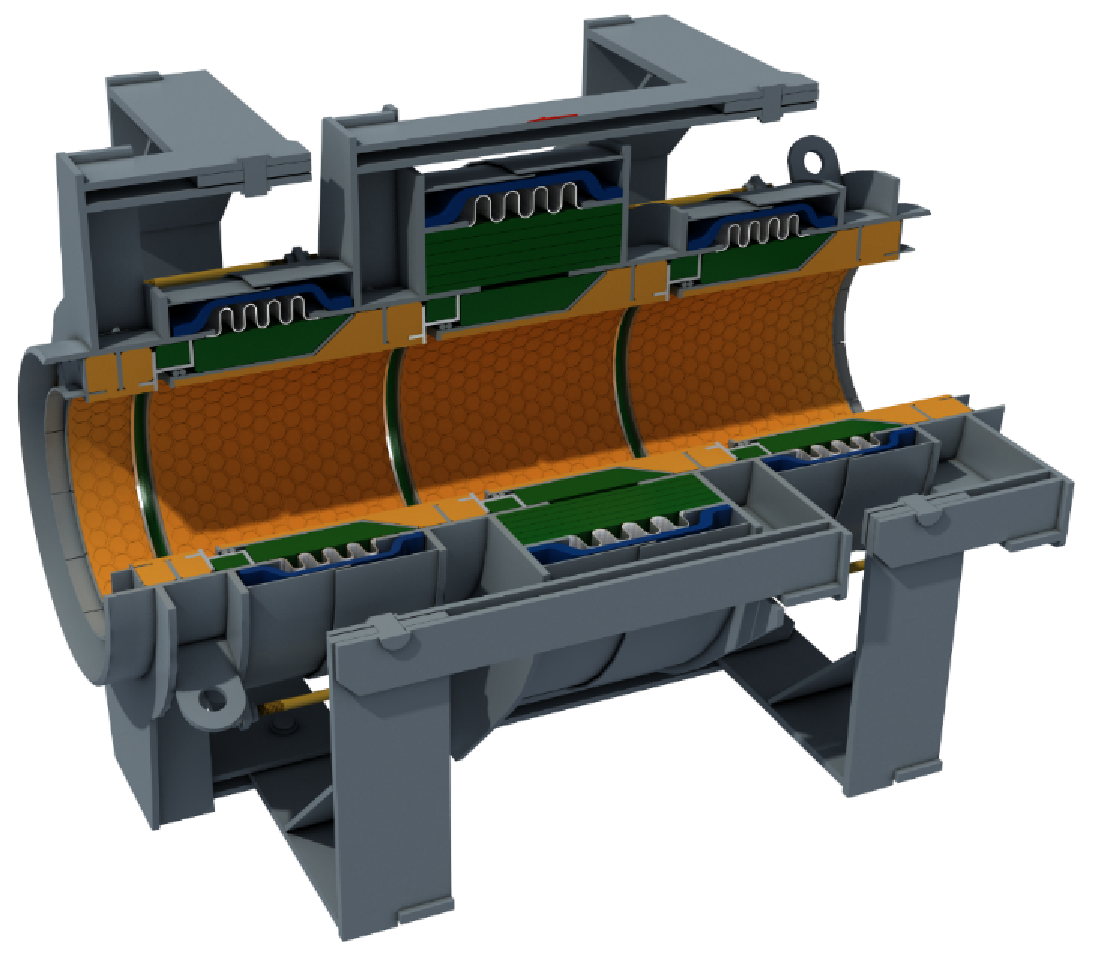

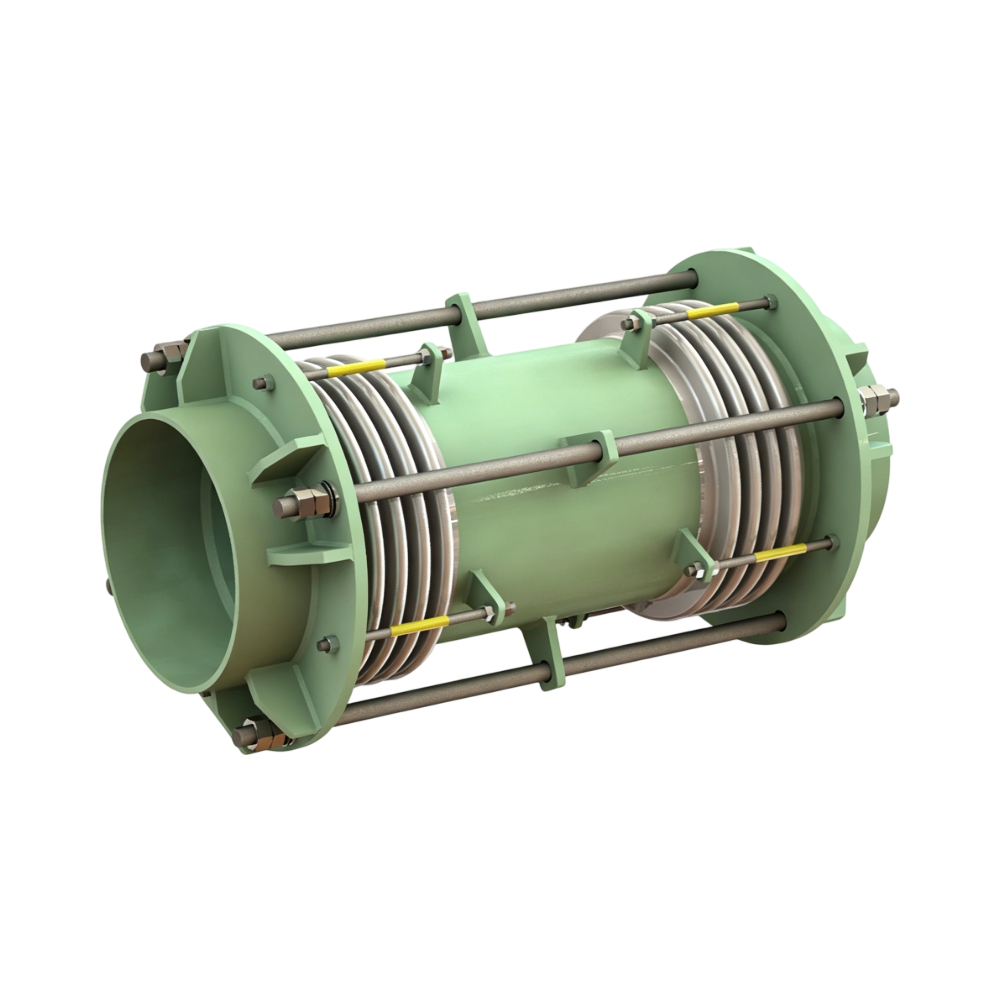

В ООО «Золовод» мы не продаём компенсаторы как запчасти. Мы проектируем их в составе всей гибкой линии: вместе с фланцами, анкерными опорами, тягами и демпферами. Например, для высокотемпературного компенсатора доменной печи мы подбираем не только сильфон из жаропрочной стали, но и специальную теплоизоляционную муфту, защищающую гофру от радиационного нагрева. Для систем ВКХ — комбинируем металлический сильфон с ПТФЭ-вкладышем, чтобы исключить коррозию конденсата. Такой подход снижает общую стоимость владения: срок службы увеличивается в 2,5–3 раза, количество внеплановых ремонтов падает на 70 %. Подбор начинается с анализа вашего проекта — теплового расчёта, схемы трубопровода, условий эксплуатации. Ответ приходит в течение 48 часов.
Металлический сильфон — это не компромисс между надёжностью и стоимостью. Это технологическое решение, которое делает систему предсказуемой. Он не даёт трубопроводу «выбрать» слабое место — он берёт на себя всю энергию деформации и рассеивает её контролируемо. Если ваша система работает при перепадах температур, подвержена вибрации или требует высокой герметичности — начните с правильного выбора и монтажа этого элемента. Остальное будет работать само.
